Медная трубка для кондиционера

Заявка на товар/услугу
3000 максимум символов

Медные трубы для кондиционеров используются для циркуляции фреона (хладагента) между внутренним и наружным блоками сплит-системы (кондиционера).

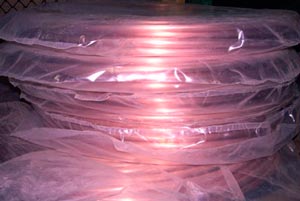

Трубка медная, используемая в кондиционерах, продается в следующей комплектации:

- трубка медная прямая в отрезе 5 м либо трубка в бухте по 15 м;

- пластиковые заглушки для герметичности на концах трубки;

- индивидуальный герметичный пакет для бухт;

- жесткая коробка для транспортировки и хранения бухт.

Диаметр медной трубки для кондиционера

Величину диаметра трубки, которая применяется в производстве кондиционеров, принято измерять в дюймах. А именно: 1/4, 3/8, 1/2, 5/8, 3/4, 1, 1 1/8, 1 3/8, 1 5/8 дюйма.

Что соответствует: 1/4 - 6,35мм; 3/8 - 9,52мм; 1/2 - 12,7мм; 5/8- 15,88мм; 3/4 - 19,05мм; 1- 25,4мм.

Минимальный  диаметр медной трубки составляет 6,35мм, а максимальный —104,78мм.

Минимальный размер стенки медной трубки равен 0,76мм. С возрастанием диаметра трубки возрастает и толщина ее стенок.

В производстве кондиционеров наиболее часто используют трубки диаметром 1/4, 3/8, 1/2. А для распространенных бытовых «квартирных» кондиционеров типоразмера 7 и 9 (с производительностью 2кВт и 2,5кВт соответственно) берут медные трубки диаметром 1/4 (6,35мм) и 3/8 (9,52мм).

Использование трубок разного диаметра обусловлено тем, что в наружную часть системы фреон подается в виде газа под высоким давлением. Соответственно нужна трубка большого диаметра — 3/8. А во внутренней части сплит-системы хладагент — охлажденная жидкость. Значит, диаметр трубки меньше —1/4.

Свойства и характеристики медных трубок для кондиционеров

Для организации циркуляции между блоками сплит-системы необходимо использовать материал с высокой антикоррозийной стойкостью. Медь, как нельзя лучше, отвечает этому техническому требованию.

Ведь циркуляция в кондиционере организована так, что по трубкам проходит и хладон, и масла. Эти вещества не являются химически нейтральными. Также медные трубки взаимодействуют водой, которая содержит хлор. В этом случае, несмотря на то, что хлор выступает мощным окислителем, в результате реакции на медной трубке появляется защитный слой.

Он образуется на внутренней поверхности медных трубок, сразу после начала эксплуатации кондиционера. Прочный слой окислов толщиной до нескольких десятых миллиметра не позволяет известковому налету оседать на поверхности трубки, препятствует возникновению коррозийных процессов, защищает металл от разрушения.

Медные трубки хорошо работают в режиме «замерзание - разморозка». Их эксплуатационные качества при этом не изменяются.  Твердые медные трубы без изменений выдерживают 2-ой цикл, а полутвердые и мягкие 3-ой цикл замораживания - размораживания.

Вышеперечисленные достоинства делают целесообразным использование медных труб и для магистралей с питьевой водой.

Прочность медной трубки, которую используют в производстве кондиционеров, варьирует в пределах 280-300 МПа. Температурный диапазон использования: -200ºC — +300 ºC. Значение коэффициента удлинения при разрыве изменяется от 12% до 15%.

Показатель теплового расширения меди мал (0,0168 мм/м²C). Он меньше, чем аналогичный показатель для пластика в 6-8 раз.

Кроме того, трубки из меди обладают высокой сопротивляемостью к гидродинамическим ударам и внутреннему давлению. Они долговечны.

Эти трубки не подвержены коррозии. Их можно легко монтировать в холодном и горячем состоянии, как вручную, так и с помощью специального инструмента.

Потребность в использовании этого материала растет пропорционально использованию новых альтернативных источников энергии. Они применяются для изготовления коллекторов, работающих на солнечной энергии, для построения теплотрасс и сопутствующих коммуникаций.

В сравнении с пластиковыми и алюминиево-пластиковыми, медные трубы обладают следующими достоинствами:

1. Трубы, изготовленные из экологического материала — меди, можно использовать в системах с питьевой водой.

2. Медь имеет свойство уничтожать вредные бактерии в воде для питья.

3. Медь можно использовать в процессе рециклинга (переработки отходов) необходимое количество раз без изменения ее свойств.

4. Свойства металла не изменяются при перепаде температур и давления.

5. Это материал с высокими антикоррозийными свойствами. Он мало подвержен воздействию кислорода, ультрафиолетового излучения и других агрессивных сред.

Для производства высококачественных медных трубок кондиционеров берут сплавы с минимальным процентом примесей. Процент меди в сплаве — 99,9%.

Исходя из физических характеристик, различают два вида трубок мягкие (отожженные) и жесткие (неотожженные).

Первые более пластичные. Изделие из них можно изогнуть под углом 90º. Вторые не гнуться. Для их монтажа используют соединительные элементы фитинги, представленные углами, тройниками, муфтами.

Производство медных трубок для сплит-систем кондиционеров ведется по ТУ 184450-106-181-2006. Химсостав металла, используемого для этого производства, отвечает мировым стандартам качества.

Трубка медная 1/4

Размеры: внешний диаметр —  6,35мм, толщина стенок — 0,76мм.

Трубку используют в подавляющем большинстве сплит-систем. Исключением являются  некоторые  кондиционеры, которые работают в помещениях с площадью более 72 м².

Эта трубка с хорошим соотношением «цена —  качество». Ее монтаж можно осуществить вручную, но более правильным будет использовать специальный инструмент — трубогиб. С его помощью, даже новичок, легко согнет и смонтирует нужную конструкцию, не повредив трубку.

Трубка медная 3/8

Размеры: внешний диаметр —  9,52мм, толщина стенок — 0,81мм.

Масса одного метра изделия — 196гр, а всей бухты (15м) — 2,987кг.

Используют для монтажа кондиционеров, которые работают в помещениях с площадью менее 35м².

Трубка медная 1/2

Размеры: внешний диаметр —  12,7мм, толщина стенок — 0,89мм.

Используют для монтажа кондиционеров, которые работают в помещениях с площадью более 35м².

Монтаж медных трубок для кондиционера

Простой и надежный монтаж медных трубок для сплит-систем выполняется с применением: легкой вальцовки, пайки или сборки с использованием  фитингов. Температура плавления припоя низкая. Стыковку трубок можно выполнить с помощью газовой горелки.

Работа с медными трубками исключает возможность использовать инструменты для резки металла. Металлическая стружка, образующаяся при резке, может попасть в систему охлаждения и закупорить отверстие трубки, что повлечет за собой поломку кондиционера.

Специалисты по монтажу сплит-систем для обеспечения герметичности конструкции используют методы сборки такие, как:

- мягкий или твердый припой (пайка);

- механическое соединение (сборка с применением фитингов);

- комбинация из нескольких видов соединений.

Соединительные детали, которые применяются во время монтажа, называют фитинги.

Ровные участи трубки возможно объединить и без фитинга. В таком случае край трубки расширяют с помощью специального приспособления, туда вставляют край другой трубки и запаивают.

Соединения трубок из меди обладают высокими механическими свойствами:

- компактность, прочность;

- способность выдержать повышенное давление, вибрации, динамические удары;

- герметичность.

Можно выделить еще одно полезное свойство: эстетичность. При монтаже с помощью медных трубок отверстие в стене здания будет небольшим и аккуратным.

Для работы в промышленных зданиях применяют более мощные кондиционеры, чем в жилых помещениях. Они вмещают большие объемы хладагента и, соответственно, для их монтажа используют трубки большего диаметра.

Для того чтобы не допустить перегрева, замерзания, образования конденсата в жидкости и газе сплит-системы, выполняют теплоизоляцию магистральных трубок. Для этого предназначена специальная защитная труба из полиэтилена или вспененного, не пористого каучука черного цвета. Длина отрезка трубы — 2 м.

Применение медной трубки для кондиционеров

Бесшовные медные трубы применяются не только для монтажа сплит-систем кондиционеров. Они востребованы в ЖКХ, машино- и приборостроении, энергетике и строительстве. Их применяют в изготовлении сантехнических предметов, холодильников, кондиционеров, духовых инструментов, элементов декора.

Задействуют их и для создания климатического оборудования, солнечных батарей.
