Медные фитинги

Заявка на товар/услугу
3000 максимум символов

Медные фитинги —  это соединительные и запорные элементы, без которых невозможен монтаж трубопроводов сложной формы, кондиционерных систем.

Наиболее востребованные из них используются при монтаже труб различного диаметра: соединения, разветвления, повороты частей труб; при врезке в систему регулирующей и запорной арматуры и средств КИПиА; при герметичной заделке концов труб.

Свойства и характеристики медных фитингов для кондиционера

Медные фитинги для кондиционеров обеспечивают целостность системы, отсутствие протечек и долговечность всей магистрали в целом, чем выгодно отличаются от подобных стальных и пластиковых расходных материалов.

К достоинствам фитингов из меди стоит отнести то, что:

- они не подвержены ржавлению и образованию накипи;

- могут хорошо работать под прямыми лучами солнца и при высокой температуре;

- быстро и легко монтируются, так как имеют много типоразмеров;

- мало весят;

- они долговечны и надежны.

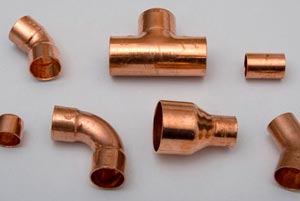

Виды медных фитингов

Фитинги из сплавов меди в зависимости от цели использования можно классифицировать на:

- муфты, которыми соединяют два участка прямой трубы одинакового диаметра;

- уголки и отводы, с помощью которых можно выполнить поворот магистральной трубы на 45º, 90º, 120º;

- пробки, колпаки, заглушки, которые используют для герметичной заглушки открытых концов труб;

- коллекторы и тройники, служащие для организации ответвления от основной трубы;

- крестовины, которые используют для обеспечения отводков от основной магистрали в двух направлениях;

- штуцеры, которые применяют в паре с гибким шлангом;

- переходники (сгоны, футорки, ниппели), служащие для объединения труб разных диаметров и толщины в одну систему;

- прочие элементы.

Медные переходы можно купить эксцентрические (прямоугольный треугольник в сечении) и концентрические (усеченный конус), а по способу производства – сварные или штампованные.

Зависимо от способа соединения, все медные фитинги можно разделить на: резьбовые и под пайку.

Для производства фитингов из меди применяют марки М1, М2, реже М3. Цена медных фитингов М1 несколько выше, виду использования меди с высокой химической чистотой. Состав сплава регулирует ГОСТ 859-2001.

Производят их несколькими методами: горячей или холодной деформацией медных слитков, сваркой медной ленты (штрипса).

Фитинги медные резьбовые

Фитинги из меди под резьбу используют для объединения труб, которые имеют резьбу на концах. Различают такие подвиды медных фитингов для кондиционеров: отвод 90? пайка-резьба, переходная торцевая муфта, гайка, граненый переход муфта-штуцер, переходные и простые ниппели, пробки с резьбой. Приобретение таких соединительных расходных материалов довольно дорогое, так как это сложные изделия. Но используя их, можно получить конструкцию, которую легко монтировать и демонтировать по мере необходимости.

Резьбовые фитинги обладают следующими достоинствами:

- возможность многократного использования элемента фитинга. Допускается уплотнение стыка фум-лентой или пастой;

- простота монтажа, доступная даже новичку. Для работы не требуется применение специализированного инструмента;

- прочность и надежность соединения трубы с фитингом, которое выдерживает повышение давления в системе без нарушения герметичности;

- медные фитинги почти не подвержены коррозии. Они не поддаются окислению, не разрушаются в агрессивной среде.

К отрицательным качествам резьбовых соединений относят «прослабление» обжимной гайки под действием разницы температур, что ведет к разгерметизации стыка.

Операцию сборки резьбовых медных фитингов выполняют в несколько этапов:

1. Края труб выравнивают, добиваясь идеального среза.

2. Медный обжимной фитинг разбирают, снимая гайку и обжимное кольцо, и перемещают эти части на трубу (сначала гайку, потом кольцо).

3. Одну из труб вставляют в фитинг до упора. Затем в фитинг вводят уплотнительную втулку соответствующего размера. Вторую трубку вводят в зазор между фитингом и втулкой.

4. Затем гайки навинчиваются на фитинг, сначала вручную, потом с помощью гаечного ключа. Все детали узла хорошо фиксируются за счет прижима обжимными кольцами трубок и втулки.

Мягкая медь марок М1р и М1ф, которая используется для производства труб, имеет способность «склеиваться» с любой поверхностью даже в отожженном виде. Это свойство значительно облегчает герметизацию стыков.

Медные фитинги под пайку

Их используют для объединения в систему как труб из меди, так и  из других материалов. Для монтажа берут такие подвиды товара: тройник, отвод 90º на два раструба, переходник. Медные фитинги под пайку используют для стыковки изделий «в раструб». Причем воронкообразное утолщение (раструб) можно сформировать как на конце фитинга, так и на конце трубки, используя технологию развальцовки (специальное увеличение внутреннего диаметра изделия). Формирование стыков с применением пайки – несложный процесс.

По своему назначению, различают фитинги под прессование (изготавливаются в соответствии с требованиями ГОСТ Р 52948-2008) или для капиллярной пайки (производятся по ГОСТ Р 52922-2008).

Операцию пайки медных фитингов выполняют в несколько этапов:

1. Зачищают место под пайку, делая шершавым, и обезжиривают его спиртом.

2. Трубу и муфту покрывают флюсом. Это увеличивает качество припоя и способствует улучшению герметичности узла.

3. Трубу вставляют в муфту и равномерно прогревают место стыка. Температуру нагрева контролируют по цвету припоя.

4. Между прогретой трубой и муфтой вводят пруток припоя. Вначале пруток не прогревают. Он плавится сам от  высокой температуры.

5. Пайку проводят, пока кольцевой шов не будет полностью заполнен, и на месте стыка не образуется наплыв.

Применение медных фитингов

Данные устройства соединительной арматуры применяются при сборке трубопроводных систем различного назначения, в том числе при монтаже кондиционеров, холодильного оборудования, систем холодного и горячего водоснабжения, парового отопления, газоснабжения, водоочистных сооружений и многого другого. Качественная сборка и материалы обеспечивают бесперебойную работу системы, даже в условиях перепадов температур и вибраций.

Также медные фитинги востребованы с таких сферах, как строительство, электроэнергетика, ЖКХ, машиностроение и пр.
