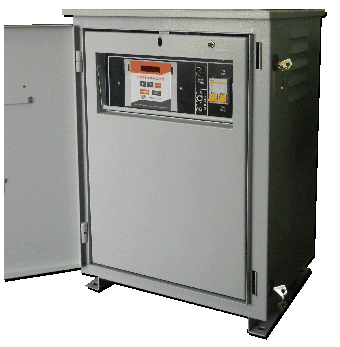

Высокочастотный транзисторный ПКЗ "Дон-И"

ПКЗ серии «Дон-И» применяются для защиты подземных сооружений из стали от почвенной коррозии методом катодной поляризации. Преобразователи катодной защиты  данной серии отличаются от трансформаторных преобразователей серии «Дон» принципом преобразования переменного тока в постоянный и схемотехникой.  Благодаря этому повысилось  КПД преобразователя. При этом установочные размеры внешнего корпуса и внутреннего поворотного шасси преобразователя остались неизменными, что в значительной степени универсализирует использование ПКЗ семейства «Дон».

Основным блоком управления служит контроллер «КАТРОН-СКЗ», который  позволяет осуществлять интеграцию преобразователя катодной защиты в комплекс системы телемеханики ЭХЗ.

Контроллер обеспечивает измерение и архивирование технологических параметров ПКЗ с последующей передачей данных по каналам GSM связи в комплексе с АПК «ДОН-СТЕЛ-К», либо по последовательному порту CAN или RS-485. Протокол передачи данных универсализирован для интеграции ПКЗ в другие системы телемеханики. Так же, в ПКЗ предусмотрен резервный режим работы под управлением встроенного аналогового блока с сохранением полнофункциональных режимов автоматики. Благодаря этому  сохраняется  работоспособность преобразователя катодной защиты на период поверки либо ремонта контроллера.

Преобразователи серии «Дон-И» производятся в одной модификации - УКЗТ-АИ ОПЕ ТМ-GSM 1,2 У1 (1,2 кВА).

Параметры, которые измеряются и передаются контроллером по каналам связи системы телемеханики:

- выходное напряжение ПКЗ;

- показания счетчика моточасов, счетчика времени работы ПКЗ в заданном режиме;

- выходной ток ПКЗ;

- состояние двери шкафа ПКЗ;

- защитный (суммарный) потенциал  на сооружении (при подключении электрода сравнения ЭСМС);

- показания счетчика электроэнергии;

- передача сигнала тревоги на диспетчерский пост,  дублирование сигнала через СМС на мобильный телефон (отключение и включение питающей сети , вскрытие шкафа и др.);

- напряжение питающей сети переменного тока;

- ведение электронного журнала работы преобразователя катодной защиты, с дискретностью измерений в 1 час, при этом объем журнала составляет – 2 месяца.

Производитель: НПП «Дон».
