Коррозия бетона

Бетон – это искусственный каменный материал,  состоящий из цемента, песка, воды и щебня.  При затвердевании уплотненной смеси вяжущего вещества (цемент) с заполнителем  образуется бетон. В качестве заполнителя может быть использован щебень, песок, гравий.

Коррозия бетона – процесс разрушения его структуры, охрупчивания под воздействием окружающей среды. Коррозия бетона может быть трех видов.

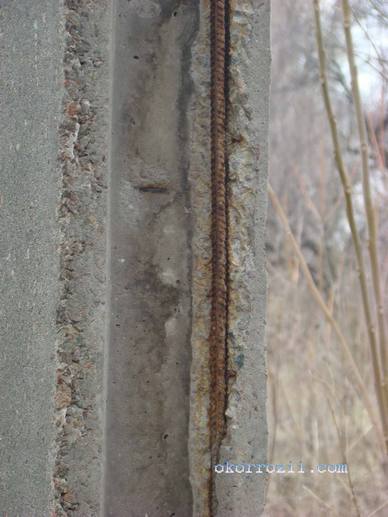

Коррозия бетона



Виды коррозии бетона:

1. Растворение составных частей цементного камня.

Это наиболее распространенный вид коррозионного разрушения бетона. Бетонные изделия эксплуатируются в основном на открытом воздухе. При этом они подвергаются воздействию атмосферных осадков и других жидких сред.  Составной частью бетона является образовавшийся  гидрат окиси кальция (Са(ОН)2) – гашеная известь. Это самый легкорастворимый компонент, поэтому со временем он растворяется и постепенно выносится, нарушая при этом структуру бетона.

2. Коррозия бетона при взаимодействии цементного камня с содержащимися в воде кислотами.

Под воздействием кислот коррозия бетона протекает либо с увеличением его объема, либо с вымыванием легкорастворимых известковых соединений.

Увеличение объема  происходит по реакции:

Ca(OH)2 + CO2 = CaCO3 + H2O

CaCO3 не растворяется  в воде. Постепенно происходит его отложение в порах цементного камня, за счет чего идет увеличение объема бетона, а  в дальнейшем его растрескивание и разрушение.

При контакте бетона с водными растворами кислот образуется легкорастворимый бикарбонат кальция, который агрессивный для бетона, а при наличии воды растворяется в ней и постепенно вымывается из структуры бетонного камня. Образование бикарбоната кальция описывается реакцией:

CaCO3 + CO2 + H2O = Ca(HCO3)2.

Помимо растворения наблюдается и протекание химической коррозии бетона:

Ca(OH)2 + 2HCl = CaCl2 + 2H2O,

при этом вымываются соли хлористого кальция.

Если разрушение бетона происходит под воздействием сульфатов воды – применяют пуццолановый портландцемент, а также  сульфатостойкий портландцемент.

3. Коррозия бетона вследствие образования и кристаллизации в порах труднорастворимых веществ.

Кроме вышеописанных коррозионных разрушений бетона при наличии микроорганизмов возможно протекание биокоррозии. Грибки, бактерии и некоторые водоросли могут проникать в поры бетонного камня и там развиваться. В порах откладываются продукты их метаболизма и постепенно разрушают структуру бетонного камня.

При коррозии бетона обычно одновременно протекает несколько видов разрушений.

Коррозия  бетона (железобетонных конструкций) в экстремальных условиях эксплуатации

Экстремальными условиями можно назвать воздействие на  бетонный камень очень низких температур и различных веществ, обладающих повышенной агрессивностью.

Достаточно распространенным случаем коррозии бетона в экстремальных условиях является  разрушение материала  под воздействием сульфатов (химическая коррозия бетона). В первую очередь, с сульфатами взаимодействуют алюминатные составляющие бетонного камня и гидроксид кальция. Очень нежелательным является взаимодействие алюминатных минералов и сульфатов. В результате образуется  несколько модификаций гидросульфоалюмината, самым опасным из которых, является эттрингит (3СaO•Al2O3•3CaSO4•32H2O). Данная соль по мере своего роста (увеличения кристаллов) образует внутри бетона очень высокие напряжения, которые значительно превышают  прочностные характеристики цементного камня. В результате, под воздействием растворов, в состав которых входят сульфаты, коррозионное разрушение бетона протекает очень интенсивно.

При взаимодействии гидроксида кальция с сульфатами образуется CaSO4•2H2O. Со временем вещество  скапливается в поровом пространстве бетона, постепенно его разрушая.

Устойчивость к воздействию сульфатсодержащих сред очень сильно зависит от минералогического состава бетона. Если в цементе содержание минералов на основе алюминия и трехкальциевого силиката ограничено, то он в данной среде более стоек.

Коррозия арматуры в бетоне

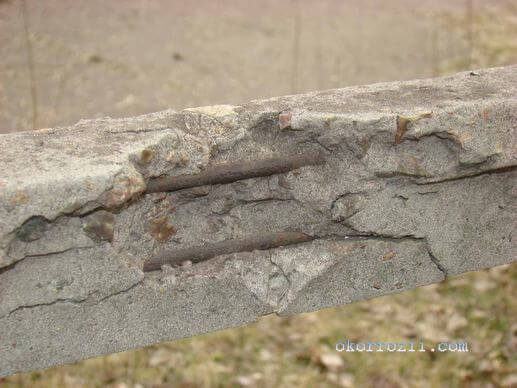

Коррозия арматуры



Если в конструкциях используют залитую бетоном железную арматуру, т.е. железобетон, возможно протекание еще одного вида разрушения – коррозии арматуры в бетоне. Под воздействием вод окружающей среды или при наличии в воздухе сероводорода, хлора, сернистых газов  арматура в середине бетона ржавеет и образуются продукты коррозии железа. По объему они превышают начальный объем арматуры, что приводит к возникновению и  росту внутренних напряжений, а в дальнейшем – растрескиванию бетона.

Сквозь поры в цементном камне к арматуре проникает воздух и влага. Подвод их к поверхности металла осуществляется не равномерно из-за чего на разных участках поверхности наблюдаются разные потенциалы – протекает электрохимическая коррозия. Скорость протекания электрохимической коррозии арматуры зависит от влагопроницаемости, пористости бетонного камня и наличия в нем трещин.

Наличие в воде растворенных веществ усиливает коррозию арматуры с повышением концентрации электролита.

При длительном выдерживании бетона на воздухе на поверхности образуется очень тонкая (5 – 10 мкм) защитная пленка, которая не растворяется  в воде и не взаимодействует с сульфатами. Процесс возникновения защитной пленки под воздействием углекислоты воздуха называется карбонизацией. Карбонизация защищает бетон от коррозии, но способствует коррозии арматуры в бетоне.

Нельзя  армировать бетон, в состав которого входит хлористый кальций (больше 2% от веса цемента). Хлористый кальций ускоряет коррозию арматуры как на воздухе, так и в воде.

Защита арматуры бетона от коррозии

Существует несколько способов защитить стальную арматуру в бетоне от коррозии: облагородить окружающую металл среду (т.е. использовать качественный бетон специального состава, введение ингибиторов); дополнительная защита арматуры бетона от коррозии (пленки и т.п.); улучшить характеристики самого металла.

Вокруг  арматуры находится сам бетон, поэтому именно бетон является средой, окружающей металл. Для продления срока службы арматуры необходимо улучшить влияние бетонного камня на сталь. Прежде всего, нужно исключить или, если это невозможно, свести к минимуму вещества, входящие в состав бетона, которые способствуют интенсификации процесса коррозии арматуры в бетоне. К таким веществам относятся  роданиды, хлориды.

Если железобетонное изделие эксплуатируется в условиях периодического смачивания, необходимо пропитывать бетон специальными пропитками (битумными, петролатумными и др.). Это значительно снизит проницаемость бетона. При постоянном насыщении бетонного камня коррозия арматуры в бетоне практически сводится к минимуму. Это объясняется тем, что очень сильно затрудняется проникновение кислорода к поверхности метала,   происходит значительное торможение катодного процесса.

Для продления срока службы металлической основы железобетона – бетон облагораживают. Во время формирования бетонной смеси в состав вводят ингибиторы коррозии.

Для защиты от коррозии арматуры в конструкционно-теплоизоляционных бетонах широко используется способ омического ограничения. Суть заключается в том, что влажность самого бетона не должна превышать равновесное значение при относительной влажности воздуха 60%. Тогда процессы коррозии арматуры почти прекращаются, т.к. возникает высокое омическое сопротивление пленок влаги у поверхности арматуры. Этот способ не так уж  прост и не эффективен  в районах с высокой влажностью и частыми осадками.

Хороший бетон должен обладать первоначальным пассивирующим воздействием на арматуру. Бетонные изделия полностью просыхают примерно за 2-3 года. Если климат сухой, то немного быстрее. Именно в это время и происходит самое сильное коррозионное разрушение арматуры, т.к. она находится во влажной бетонной среде.

Хорошим способом защитить арматуру бетона от коррозии считается предварительное пассивирование поверхности арматуры, а также образование оксидных защитных пленок под воздействием водной щелочной среды бетонного камня. Усиливают защитные свойства пленки введением в бетонную смесь пассиваторов. Часто используют нитрит натрия в количестве 2 – 3 % от исходного веса цемента.

Защита бетона от коррозии

Для защиты  бетона от коррозии  и продления его срока  службы не достаточно применения только одного вида защиты. Чтоб бетон не поддавался вредному влиянию окружающей среды уже на стадии проектирования проводят профилактические мероприятия по его защите.

Эксплуатационно-профилактические мероприятия предусматривают нейтрализацию агрессивных сред, герметизацию, интенсивную вентиляцию  при эксплуатации цементного камня в помещении (для осушки воздуха).

Важную роль в предотвращении бетона от дальнейшего разрушения играет рациональное конструирование. При этом необходимо  придавать бетонной поверхности конструкционной формы, которая будет исключать скопление в углублениях воды и различных органических веществ. Кроме того важно обеспечить свободный отход жидкости с поверхности. Этого можно достигнуть при использовании водоотводов или формировании  бетонной поверхности под уклоном.

Защиту бетона от коррозии можно разделить на первичную и вторичную.

Первичная защита бетона от коррозии предусматривает при его изготовлении и формировании вводить в состав бетона специальные добавки,  изменяя при этом его минералогический состав.  Этот способ считается наиболее эффективным.

В качестве добавок могут служить различные водоудерживающие, пластифицирующие,  стабилизирующие, химические модификаторы, аморфный кремнезем и др.

Кроме того, ориентируясь на условия эксплуатации цементного камня, при его формировании подбирают оптимальный для данных условий состав. Например, для цементов, эксплуатирующихся в сульфатсодержащих водах уменьшают содержание  С3S.

Часто применяют пуццоланизацию. К портландцементу добавляют кислые гидравлические добавки, которые содержат активный кремнезем.

Са(ОН)2 + SiO2 • nН2О = СаО • SiO2 • (n + 1) Н2О,

Образовавшийся гидросиликат кальция устойчивее чем Са(ОН)2.

Химические добавки могут очень сильно улучшить эксплуатационные свойства бетона. Повысить  его плотность, в результате чего агрессивные агенты в порах замедляют скорость своего передвижения.  Арматура, находясь в плотном бетоне менее подвержена коррозионным разрушениям.

Также при помощи химических добавок можно значительно увеличить количество условно замкнутых пор. В результате морозостойкость цементного камня возрастает в разы.

Самими распространенными химическими  добавками, которые применяются для защиты бетона от разрушений являются: пластифицирующие, противоморозные, уплотняющие, гидрофобизирующие, воздухововлекающие, замедлители схватывания, газообразующие, ингибиторы коррозии арматуры.

Некоторые добавки оказывают двойное действие, т.е. улучшают сразу несколько показателей. Другие же, могут улучшать один, и понижать второй.

Самыми перспективными и распространенными являются следующие добавки.

Мылонафт. Это пластифицирующая добавка, состоящая из смеси натриевых солей нерастворимых в воде органических кислот. Она способствует повышению однородности бетонной смеси, уменьшая при этом трение между ее отдельными зернами. Также вовлекает воздух. Производится и поставляется в виде паст. В бетонную смесь необходимо вводить от 0,05 до 0,15 % от массы цемента (в перерасчете на сухое вещество). Если превысить указанную дозировку, снижается прочность бетона на сжатие.

Мылонафт повышает водонепроницаемость бетонного камня на две марки, морозостойкость – в два раза, устойчивость к воздействию растворов минеральных солей, трещиноустойчивость.

Сульфитно-дрожжевая бражка СДБ. Это химическая добавка пластифицирующего действия. Получают ее путем переработки кальциевых солей лигносульфоновых кислот. Вещество способствует повышению подвижности бетонной смеси, вовлечению в нее воздуха и уменьшению слипания цементных зерен. Производители могут поставлять СДБ в виде твердых или жидких концентратов. Для достижения защитного эффекта данной добавки нужно немного больше, чем мылонафта. В перерасчете на сухое вещество цемента, необходимо ввести 0,15 – 0,3% сульфитно-дрожжевой бражки. Она повышает в 1,5 – 2 раза морозостойкость, на 5 – 10% прочность, на одну марку – водонепроницаемость, стойкость к воздействию растворов минеральных солей и трещиностойкость.

Сульфитно-дрожжевая бражка оказывает наилучший эффект при введении ее в бетонный камень на основе высокоалюминатных и быстротвердеющих портландцементов.

Кремнийорганическая жидкость ГКЖ-94. Это гидрофобизирующая и газообразующая добавка, которая образуется в процессе гидролиза этилгидросилоксана. В результате взаимодействия цемента и данной добавки выделяется водород и образуется большое количество замкнутых, равномерно распределенных в бетоне пор. На капилляры и стенки пор бетона оказывает активное гидрофобизирующее воздействие. На реологические свойства смеси почти не влияет, но очень сильно замедляет процесс затвердевания бетона (начальные стадии). Поставляется в виде 50% водной эмульсии или 100% жидкости. Вторую вводят в бетонную смесь в количестве 0,03 – 0,08%.

Способствует повышению водонепроницаемости бетона на две марки, морозостойкости – в три-четыре раза. Кроме того, увеличивает стойкость к переменному увлажнению и высушиванию, воздействию растворов минеральных солей (в условиях капиллярного подсоса), растяжению.

Вторичная защита бетона от коррозии предусматривает нанесение на цементный камень различных лакокрасочных материалов, защитных смесей, покрытий и облицовку различными плитами. Т.е. гидроизоляцию бетона.

К вторичной защите также можно отнести карбонизацию (выдержку бетона на воздухе).

Защита бетона от коррозии  лакокрасочными и акриловыми покрытиями применяется при воздействии на него твердых и газообразных сред. Образовавшаяся защитная пленка эффективно защищает поверхность бетона не только от воздуха и влаги, но и от воздействия различных микроорганизмов.

Защита бетона от коррозии мастиками применяется при воздействии на него влаги, контакте с твердыми средами. Часто применяются мастики на основе различных смол (смолизация).

Защиту бетона от коррозии уплотняющими пропитками используют почти во всех  средах (жидкой, газообразной), особенно при повышенной влажности, кроме того применяют перед нанесением ЛКМ. Уплотняющие пропитки заполняют наружный слой бетона, придавая ему хорошие гидрофобные свойства, снижают водопоглощение.

Биоцидные материалы применяются для защиты бетона от воздействия различных видов грибков, плесени, бактерий, микроорганизмов. Химически активные вещества биоцидных добавок заполняют поры бетона и  уничтожают бактерии.

Защита бетона от коррозии оклеечными покрытиями применяется при эксплуатации бетонного камня в жидких средах, грунтах с высокой влажностью и местах частого смачивания электролитом. Например, нижнюю часть бетонного волнореза оклеивают полиизобутиленовыми пластинами.

Как оклеечные покрытия могут быть использованы полиэтиленовая пленка, полиизобутиленовые пластины, рулоны нефтебитума. Они могут также выполнять роль непроницаемого подслоя в облицовочных покрытиях.

Наиболее эффективна комплексная защита бетона от коррозии, т.е. как первичная, так и вторичная.
