Краска Cumixan Color HS 3 в 1

Краска Cumixan Color HS 3 в 1 - акриловая грунт-эмаль относится к быстросохнущей краске, содержащей в своем составе преобразователь ржавчины, а также высокоструктурированные комплексные коррозионностойкие наполнители, пигментные добавки, обладающие высоким уровнем цветостойкости.

Купить краску Cumixan Color HS 3 в 1 можно, заполнив форму заявки либо обратившись в форму обратной связи.

Краска Cumixan Color HS 3 в 1
Содержание:

Технические характеристики краски Cumixan Color HS 3 в 1

Режимы окрашивания

Технология нанесения

Применение Cumixan Color HS 3 в 1

Краска Cumixan Color HS формирует защитное покрытие, эксплуатируемое:

  • на открытом воздухе;
  • в закрытых зданиях со средней или сильной агрессивностью окружающей среды.

Перед окрашиванием не требуется тщательная предварительная подготовка поверхностей. Благодаря содержанию высокоструктурированных наполнителей, краска Cumixan Color HS 3 в 1 хорошо укрывает пористые поверхности, образуя ровную, гладкую пленку.

Технические характеристики краски Cumixan Color HS 3 в 1

После высыхания формируется матовое, полуглянцевое защитное покрытие любого цвета по RAL, с толщиной сухого слоя от 40 до 120 микрон, адгезией не более 1 балла, ударной прочностью не менее 50 кг/см и эластичностью при изгибе не более 1 мм.

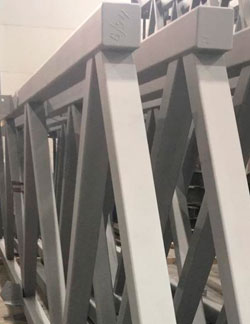

Краска Cumixan Color

Акриловая грунт-эмаль Cumixan Color HS характеризуется следующими особенностями:

  • доля нелетучих компонентов - 50±2% по массе;
  • плотность - от 1,3 до 1,5 г/см3;
  • теоретический расход при однослойной окраске с толщиной покрытия 40 микрон - 100±10 г/м2;
  • практический расход краски варьируется в зависимости от способа нанесения, потерь материала при распылении, состояния поверхности, сложности окрашиваемой детали;
  • период высыхания до «отлипа» - 20 минут;
  • прочность покрытия формируется в течение 4 часов;
  • высокая твердость покрытия – 0,32 отн. ед.;
  • прекрасная совместимость с большинством ЛКМ;
  • покрашенные конструкции при эксплуатации выдерживают температурный перепад от 60 ºC мороза до 100 ºC тепла;
  • допускается покрытие при отрицательной температуре от -20 °С;
  • период высыхания краски до ст. 3, нанесенной при температуре от -20 °С составляет:

             - при температуре -20ºC – около получаса;

             - при температуре -20ºC – около одного часа.

  • применяется краска Cumixan Color HS при покрытии неподготовленных поверхностей с остатками ржавых частиц до 100 мкм.
  • сохранность эксплуатационных характеристик краски при ТСП 120 мкм составляет 15 лет в условиях хранения ХЛ1, УХЛ1, по ISO 12944-2:1998 (утвержденному АО «ЦНИИС» г. Москвы) и ГОСТ(у)-15150;
  • накануне покраски с поверхности необходимо удалить грязь, рыхлые продукты коррозии и старую краску. Остатки старого ЛКМ на подготавливаемой поверхности допускаются в пределах 10%;
  • перед покрытием стальных конструкций требуется проверить совместимость краски со старым покрытием, а также рекомендуется обезжирить поверхность конструкции до ст. 2 уайт-спиритом, согласно ГОСТ 9.402, с последующей просушкой. Такую же процедуру требуется выполнить с горячеоцинкованной поверхностью;
  • температура конструкции, на которую наносится краска Cumixan Color HS, должна превышать точку росы минимум на 3 ºС;
  • нанесение краски Cumixan Color HS 3 в 1 осуществляется при температурном режиме среды от 20ºС мороза до 35 ºС тепла с относительной влажностью атмосферы до 85%.

Режимы окрашивания

При пневматическом распылении допускается разбавление грунт-эмали до 7% по массе. Рабочее давление 3 – 4 бар (от 0,3 до 0,4 Мпа). Величина диаметра сопла от 1,4 до 1,8 мм.

Безвоздушное распыление проводят с разбавлением лакокрасочного материала либо без. Рабочее давление при этом составляет от 100 до 200 бар (10 - 20 Мпа). Диаметр сопла от 0,27 до 0,47 мм.

При нанесении краски Cumixan Color HS валиком либо кистью допускается разбавление не более 10% по массе.

Технология нанесения

Накануне покраски поверхности требуется перемешать ЛКМ до однородной смеси по плотности и цвету суспензии.

Краску можно разбавить растворителем марки Cumixan Thinner 003 до рабочей вязкости. Уровень вязкости зависит от способа нанесения грунтовки и возможностей эксплуатируемого оборудования.

Применение растворителей, не рекомендуемых производителем ЛКМ, может отрицательно сказаться на качестве покрытия.

Краску Cumixan Color HS 3 в 1 можно профильтровать, воспользовавшись сеткой 01-02, согласно ГОСТ(у) 6613, или через 3 марлевых слоя.

При многослойных покрытиях краска Cumixan Color HS наносится после того, как высох предыдущий слой до «отлипа». Степень высыхания определяется легким нажатием на покрашенную поверхность пальцем, чтобы не оставалось следа и не было ощущения липкости.

Число слоёв и общая толщина покрытого слоя назначается схемой покрытия, которая разрабатывается для конкретной конструкции.

Для очистки поверхности конструкций рекомендуется применять растворители: ортоксилол (марка А), Сumixan Thinner 003.

Сушка должна быть естественной. Рекомендуемый период до начала складирования и транспортировки составляет 24 часа.

Сохранность и транспортировка защитно-декоративной грунт-эмали осуществляется согласно ГОСТ(у)-9980.5 (при температурном режиме воздуха от -35 ºС до +35 ºС). Тара должна храниться в закрытых помещениях, не подвергаясь воздействию осадков и солнечных лучей.

При хранении на морозе, краску Cumixan COLOR HS 3 в 1 перед употреблением рекомендуется переместить в теплое здание на сутки.

Гарантийный период хранения ЛКМ в герметичной таре производителя равен 12-ти месяцам с даты производства.

Краска Cumixan COLOR HS упаковывается в металлические ведра евро стандарта по 25 кг.

Применение

Краска Cumixan Color HS три в одном применяется в машиностроении, в гидротехнических и портовых объектах, эстакадах и путепроводах, на вышках связи, ВЛ, ЛЭП, на опорах освещения, а также на объектах, как гражданского, так и промышленного, сельскохозяйственного назначения. Сюда можно отнести элеваторы, силосы, конструкции нефтяной и газовой сферы, РГС, РВС, КНС, а также прочие емкости и металлоконструкции.
