Медная проволока

Заявка на товар/услугу
3000 characters left

Медная проволока – тип медного сортопроката, с площадью поперечного сечения к длине, очень малого соотношения. Горячая или холодная деформация - основные способы производства медной проволоки. Производится продукция почти из чистой меди (например, марка меди М1 содержание примесей в которой около 0,01 % и более, а у М3 – не превышает 0,5 %).

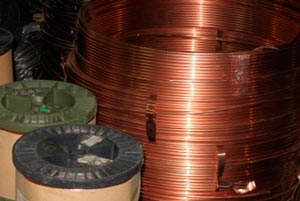

Медная проволока

Высокая технологичность и надежность, предопределила широкое применение во многих производственных областях. Продажа медной проволоки возможна бухтами и катушками.

 Характеристики медной проволоки

Отличительные особенности: высокая электро- и теплопроводность. Благодаря высокой пластичности, медная проволока является незаменимым материалом в качестве основы, для электрических устройств и проводов. Так же,  проволока из меди обладает хорошей гибкостью и прочна на излом. Не подвергается воздействию внешней среды, устойчива к коррозии.

Технические характеристики медной проволоки варьируются в зависимости от марки (М1, М2, М3).

Виды медной проволоки:

- по назначению: общие, для низкотемпературных термопар, крешерные;

- по форме: квадратное (или прямоугольное), шестигранное, круглое поперечные сечения;

- по ширине или диаметру сечения;

- по состоянию материала: твердая, полутвердая, мягкая (а так же все перечисленные состояния с повышенной пластичностью);

- по точности производства: нормальная, повышенная;

- по типу плакирования: покрытия с оловом, серебром, никелем;

- по марке: М1, М2, М3.

В свою очередь, твердая проволока, при ее прочной структуре, не обладает высокой гибкостью. Мягкую медную проволоку легко согнуть. Материал маркировки ММ, является основной деталью для токопроводящих кабелей и составляющих проводников разных сечений. Медная проволока становиться мягкой после операции отжига.

Цвет медной проволоки – золотисто-рыжий  или красновато-розовый. Поверхность меди блестит, до момента окисления (реакция при контакте с воздухом), после – происходит образование пленки из оксидов и блеск угасает.

На поверхности должны отсутствовать трещины, забои, расслоения, царапины, вмятины и иные дефекты, имеющие глубину больше предельного отклонения.  Потеки и пятна технологической смазки, покрасневшая поверхность – допускаются.

На рынке металлоизделий представлены также специальные типы медной проволоки:

- особый набор свойств имеет проволока МС, предназначена для связных линий по воздуху;

- эмалированные: ММЭ (мягкая эмалированная медь), МТЭ (твердая эмалированная медь);

- марки проволоки из безкислородной меди: ММБ (мягкая) и МТБ (твердая).

Медный прокат данного вида может выпускаться как из чистой меди, так и плакированный с покрытиями из Sn, Ni, Ag.  Устойчивость к окислению, стойкость при низкой или высокой температуре (до 750 ºС), антикоррозионные свойства, соединяет в себе проволока из меди и никеля. Использование Ni и Ag для плакирования, позволяет изготавливать качественную продукцию, используемую в: авиационной и космической обороне, электронике, телевизионной коммуникации и других областях.

Прочностные свойства проволоки на основе меди на порядок выше, чем алюминиевой.

Диаметр и сечение медной проволоки

Купить медную проволоку можно с круглым сечением, прямоугольным, шестигранным, квадратным. Диаметр медной проволоки с круглым сечением от 0,02 до 6 мм. Диаметр медной катанки – 7 – 16 мм. Размеры сечения прямоугольной проволоки из меди указывают двумя цифрами, например: 2,26х19,5 мм, 2,63х35 мм, 4,75х12,5 мм, 4,7х22 мм и др.

Проволока М1

Проволока марки М1 считается наиболее качественной и дорогостоящей. Чистота медного сплава используемого для её производства – 99,9 %. Состав: Cu – 99,9 %, примеси (как Pb, Fe, Ni, S, As, Sb, Bi, Sn) -  не выше 0,1 %. По физическим характеристикам бывает: твердая (М1Т), мягкая (М1М). Другие виды проволоки М1: раскисленная кислородом (М1Р), бескислородная (М1Б), раскисленная фосфором  (М1Ф), катодная (М1К).

Проволока М1 отличается от другого сортового проката (М2, М3) повышенными эксплуатационными характеристиками, благодаря минимальному содержанию примесей в материале. Она имеет хорошую тепло- и электропроводимость. Хорошо сгибается, сохраняя свойства прочности. Приятный внешний вид.

Данную проволоку чаще всего используют в таких областях как авиа- и судостроение, электроэнергетике. Производят шнуры, кабели, термопары, провода, высокотехнологическое криогенное оборудование.

Проволока М2

Представляет собой первичную медь, имеющую повышенное содержание основного металла и минимальное количество примесей. Проволока М2 производится из медного сплава, имеющего техническую чистоту не ниже 99,7 %, а примесей не более 0,3 % соответственно (те же элементы как в марке М1). Процентное содержание кислорода не более 0,08.

По способу производства медная проволока М2 бывает: М2б (бескислородная), М2ф (раскисленная фосфором), М2к (катодная), М2р (раскисленная кислородом). По физическим параметрам разделяют на: твердый (М2Т) и мягкий (М2М) медный прокат.

Проволока медная электротехническая

Изготовление осуществляется по ГОСТ 434-78, из марки М1 или выше. Она характеризуется  прямоугольным сечением, с толщиной от 0,5 до 12,5 мм, шириной от 2 до 35 мм. Покупка данной медной проволоки возможна по следующим маркам: ПММ (мягкая), ПМТ (твердая). Выпускается в бухтах. Из электротехнической круглой проволоки из меди, изготавливают: шнуры, кабели, провода, обмотки двигателей и т.п.

При 20 ºС, продукция имеет электросопротивление: не превышающее 0,01724 Ом•мм2 для продукции марки ММ; 0,01780 Ом•мм2 – для МТ (Ø до 2,44 мм включительно); 0,01770 Ом•мм2 – для МТ (Ø выше 2,44 мм).

Для изделия марки ММ показатель относительного удлинения составляет:

- Ø от 1,80 до 5,00 мм (включительно) – 30 %;

- Ø больше 5,00 мм – не ниже 35 %.

Медная сварочная проволока

Данная продукция медного проката в наши дни широко востребована в различных сферах. Исходя из названия, медную сварочную проволоку применяют при выполнении газосварочных работ. В зависимости от характера выполняемой работы, применяют ту или иную марку металла или сплава. При сварке тонколистового металла, сварочная проволока является незаменимой.

Например, для автоматической сварки медных конструкций, или сварки под флюсом, в средах с инертными газами, используется проволока из чистой меди. Из проката данного типа производят сварочные электроды, с помощью которых сваривают чугун, медь.

В микроэлектронике такие изделия используют как соединения в полупроводниках. Так же, медные сварочные проволоки с большими площадями сечения, применяют в современных технологиях отжига и обработки при работе с кристаллами кремния.

Производство медной проволоки

Основными сплавами меди, для изготовления проволоки, являются - М1, М2, иногда М3. ГОСТ 859-2001 определяет химический состав. Процесс отбора, подготовку пробы и анализа на химический состав цветных металлов и сплавов выполняется по ГОСТ 24231-80.

Волочения является самым распространенным способом производства проволоки. Технология этого процесса в протягивании заготовки через отверстия необходимого диаметра (холодная деформация). Так, к примеру, производят медную проволоку диаметром 2 мм.

Медь вобрала в себя высокие пластические свойства и без проблем поддается холодной деформации. При производстве медной электротехнической проволоки, важно иметь возможность получения постоянного диаметра с отсутствием каверн и других возможных дефектов. Производят данный цветной прокат при помощи специальных установок, которые называются станами волочения.

Основная рабочая деталь - волок станка, его производят из инструментальной стали, которая имеет повышенные прочностные свойства.  Волочильные глазки, представляющие собой одно или более отверстий, размещающихся в волоках. Проволочный диаметр зависит от рабочего диаметра отверстия.

Первый этап производства медной проволоки заключается в формировании толстой заготовки из катанки. При необходимости получения тонкой проволоки, заготовка поэтапно пропускается через волочильные глазки, диаметры которых уменьшаются. Такая технология позволяет производить проволоку, диаметр которой 0,2 мм, с наивысшей точностью.

При изготовлении проволоки, для получения качественной поверхности без дефектов, используют смазки для защиты, снижения степени трения между заготовками и стальными матрицами.  Заготовки и волоки находятся в постоянном охлаждении специальными смесями, водой или воздухом, т.к. повышенная температура влечет ухудшение качество готовой продукции. К примеру, таким способом, производится медная круглая электротехническая проволока, к которой предъявляют повышенные требования.

Волочение – это высокопроизводительный процесс, безотходное производство, вне зависимости от диаметра получаемого изделия.

Затем проволоку подвергают дальнейшей обработке, чтобы придать ей необходимых свойств. К примеру, при отжиге она приобретает мягкость. Электротехнические медные проволоки, подвергают лужению, другим методам обработки.

Готовая продукция поступает на склад или на отправку покупателю. Поставку в катушках, осуществляют для медной проволоки с диаметром меньше 1 мм, а при большем диаметре – прокат скручивается в бухты. Купить медную проволоку можно по следующим параметрам: Ø от 0,2 до 0,8 мм – в бухтах массой до 100 кг; Ø 0,8 - 1 мм – в катушках массой до 25 кг.

ГОСТы на медную проволоку

ГОСТ 2333-74 – обычная

ГОСТ 434-78 – прямоугольной формы

ГОСТ 16130-90 – для сварки

ТУ 48-21-158-72 – для электровакуумной промышленности

ГОСТ 4752-7 – крешерная (производятся крешерные столбики для крешерных приборов, которые замеряют максимальное давление в стволах оружия, цилиндров и т.п.)

ГОСТ 2666-77 – для термопар низких температур

ТУ 48-21-456-75, ТУ 48-21-456-76 – для заклепок

Применение медной проволоки

В связи со своей высокой проводимостью электричества, проволока из меди получила широкое распространение в таких сферах как строительство, электроэнергетика, авто- и авиастроение, т.п. В большинстве случаев, используя медную проволоку (с диаметром до 8 мм), производят электропроводимые проводники (провода, шнуры, кабеля). Медный сортовой прокат находит применение в электротехнике, криогенном оборудовании, трансформаторных подстанциях, а так же ее используют как обмотку двигателей.

Основные области применения медной проволоки:

- гальваника - в случае необходимости покрытия поверхности изделий небольших объемов, используют медную проволоку;

- строительство - зачастую применяют при декоративной облицовке, оштукатуривании, или как материал для армирования, экранирования;

- сварка - сваривают тонколистовой металл;

- легкая промышленность - используют для каркаса при пошиве мягких игрушек, также, изготавливают поделки ручной работы;

- бижутерия - ювелиры используют для изготовления украшений, ювелирных изделий;

- электротехника - в данной сфере медная проволока имеет наибольшее применение, используют для производства практически всех видов электропроводников, в двигателях служит в качестве обмотки;

- сельское хозяйство - используют для ускорения созревания растений;

- медицина – медная проволока находит применение в народной и научной медицине.

Поставщик: ООО РТГ "МетПромСтар"
