Металлополимерный химически стойкий состав «Гальванол-ХС»

Химстойкий металлополимерный состав «Гальванол-ХС» - это тонкопленочное цинкнаполненное (активный цинк высокой химической чистоты) защитное покрытие на полиуретановой основе, характеризующееся высокой адгезией к металлам, высокими защитными свойствами. Покрытие «Гальванол-ХС» - это надежная  и эффективная защита черных металлов от коррозии.

Заявка на товар/услугу НПЦ Антикоррозионной Защиты
5000 characters left

Купить металлополимерный химически стойкий состав «Гальванол-ХС» можно, заполнив форму заявки в верхней части статьи.

"Гальванол-ХС"  поставляется в евроведрах, объемом 15 и 25 кг.



Содержание:

Свойства и применение химически стойкого металлополимерного состава «Гальванол-ХС»

Химически стойкий металлополимерный состав «Гальванол-ХС». Технические характеристики

Совместимость химстойкого покрытия «Гальванол-ХС» с другими защитными покрытиями

Как нанести металлополимерное химстойкое покрытие «Гльванол-ХС»? Особенности технологии

Подготовка перед нанесением химстойкого покрытия

Как приготовит рабочий состав «Гальванол-ХС»

Нанесение состава «Гальванол-ХС»

Техника безопасности при окраске

Безопасность рабочего места

Контроль качества работ по антикоррозионной обработке

Ремонт покрытия, устранение дефектов

Хранение и транспортировка химстойкого металлополимерного состава «Гальванол-ХС»

Свойства и применение химически стойкого металлополимерного состава «Гальванол-ХС»

Химически стойкий металлополимерный состав «Гальванол-ХС» на полиуретановой основе широко применяется для защиты от процессов коррозии различных металлоконструкций, промышленного оборудования. Состав обеспечивает эффективную защиту как наружных, так и внутренних поверхностей благодаря протекторному действию покрытия.

Химически стойкое покрытие «Гльванол-ХС» характеризуется высокой устойчивостью к воздействию ударных, вибрационных нагрузок, истиранию. Состав после полимеризации образует на защищаемой поверхности эластичный слой, работающий при температурах от -60°С до +150°С.

Покрытие устойчиво в нефтяной среде, в условиях воздействия продуктов нефтепереработки, воды (морской и пресной), этилового спирта и его растворов на основе воды. Сохраняет защитные свойства при длительном  контакте с водными растворами солей, рН которых от 6 до 10.

Покрытие «Гальванол-ХС» обеспечивает защиту от коррозии сооружений, металлоконструкций, изделий из стали, эксплуатируемых во всех типах атмосферы,  категорий размещения (под навесами, на открытом воздухе, в помещении и др.), макроклиматических районов в соответствии с ГОСТ 15150-69.

Металлополимерный защитный состав «Гальванол-ХС» широко используется для защиты от коррозионного воздействия внешней среды металлоконструкций энергетики, гражданского и промышленного строительства, железнодорожных объектов, транспортного строительства, гидро- и портовых сооружений, нефтегазового комплекса, автотранспорта и пр.

Химически стойкий металлополимерный состав «Гальванол-ХС». Технические характеристики

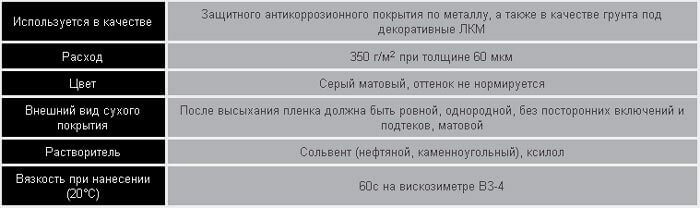

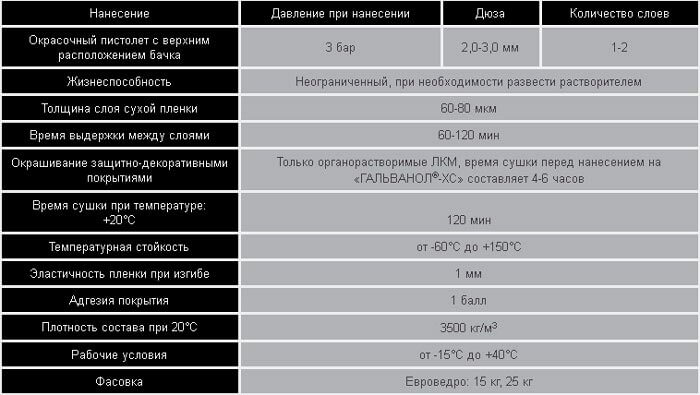

«Гальванол-ХС» - жидкий однокомпонентный состав, абсолютно готовый к нанесению. Лакокрасочный материал состоит из связующей полиуретановой основы, летучих растворителей и химически чистого электролитического цинка.

Поставляется защитный химически стойкий металлополимерный состав «Гальванол-ХС» в герметично закрытой таре. На каждой упаковке – этикетка с информацией:

- условное обозначение лакокрасочной продукции;

- наименование предприятия-производителя;

- даты производства и номера партии;

- масса нетто.

Гарантийный срок годности при температуре от – 40 °С до + 30 °С – 18 месяцев. Тара при этом должна быть герметично закрыта, заводская упаковка – не нарушена.

Совместимость химстойкого покрытия «Гальванол-ХС» с другими защитными покрытиями

Для достижения максимального защитного эффекта производитель рекомендует перекрывать металлополимерный химстойкий состав «Гальванол-ХС» защитно-декоративным финишным покрытием «Алинол-ХС». При этом, «Гальванол-ХС» в виде грунтовочного слоя совместим  с подавляющим большинством (99%) финишных покрытий, в составе которых органические растворители.

Металлополимерный состав «Гальванол-ХС» гарантировано совместим с покрытиями на: алкидной, акриловой, хлорвиниловой, уретан-акриловой, полиуретановой, эпоксидной, хлоркаучуковой основе.

Как нанести металлополимерное химстойкое покрытие «Гльванол-ХС»? Особенности технологии

Технологический процесс получения химстойкого покрытия на основе металлополимерного цинкнаполненного состава «Гальванол-ХС» состоит из нескольких поэтапных операций:

- подготовка поверхности черного металла перед формированием антикоррозионного химстойкого покрытия;

- приготовление рабочего состава;

- нанесение химстойкого покрытия;

- послойная сушка материала;

- контроль качества защитного слоя;

- выдержка покрытия перед введением  металлоконструкции в эксплуатацию.

Наносить химстойкое покрытие «Гальванол-ХС» при температуре не ниже -15°С!

При проведении окрасочных работ зимой на открытом воздухе требуется:

- сооружение укрытий либо навесов для защиты  свежеокрашенной поверхности от осадков;

- температура на поверхности металла должна превышать значение точки росы не меньше, чем на 3°С.

Подготовка перед нанесением химстойкого покрытия

Все элементы окрашиваемой конструкции должны хорошо просматриваться, быть доступными для визуального осмотра, нанесения антикоррозионного состава, контроля качества химстойкого покрытия.

Окрашиваемая поверхность не должна иметь острых углов с радиусом меньше 0,3 мм, заусенцев, наплывов от пайки, брызг от сварки, остатков флюса, прожогов и других видимых дефектов. В местах сварки, на стыках металлоконструкции не должно быть труднодоступных полостей и щелей, недоступных для окраски. Жировые, масляные пятна и другие загрязнения удаляются при помощи моющих средств для подготовки поверхности перед окрашиванием.

Особенности подготовки металлоконструкции перед нанесением защитного химстойкого покрытия «Гальванол-ХС»:

1). Новый стальной металлопрокат, при наличии на его поверхности рыхлой окалины, - подвергнуть пескоструйной очистке по ГОСТ 9-402 до степени 2 с последующим обезжириванием.

2). Новый стальной металлопрокат без следов окалины – тщательно обезжирить.

3). Старая металлическая поверхность, покрыта ржавчиной – механически (щетки, скребки и пр.) либо водой (обязательно пресной) под давлением 10–20 МРа удалить ржавчину, затем тщательно обезжирить.

4). Поверхность со старым цинковым слоем – механически, ручным способом или смывкой под высоким давлением удалить верхний слой цинковых солей и все загрязнения, обезжирить металлическую поверхность.

5). Металлопрокат со старым лакокрасочным слоем – удалить краску химическим методом либо смывкой (механическая, ручная, пресной водой под давлением 175–275 МРа), затем обезжирить.

Механическая обработка поверхности предусматривает зачистку металла шлифовальной шкуркой или шлифкругами, зернистостью в соответствии с ГОСТ 3647-71 от 5 до 6, или по стандарту FEPA – от 180 до 220. После механической или ручной очистки – металлоповерхность следует обеспылить. Обязательна обработка всех участков конструкции.

Сжатый воздух, применяемый для обеспыливания, должен соответствовать нормам ГОСТ 9.010-80, быть чистым и сухим.

При обезжиривании небольшими участками, чистую кисть смачивают ксилолом или сольвентом и проводят обработку.

После  подготовки поверхности состав для химически стойкого покрытия «Гальванол-ХС» наносят  не позднее, чем:

- 12 часов –  если окрашиваемая конструкция находится на открытом воздухе;

- 48 часов – если металлоконструкция в помещении.

Как приготовит рабочий состав «Гальванол-ХС»

Химически стойкий металлополимерный состав «Гальванол-ХС» поставляется абсолютно готовым к применению. Окрашивание производят валиком, кистью либо краскопультом. Для разбавления материала, при необходимости, используется ксилол, каменноугольный или нефтяной сольвент. Иные виды растворителей использовать нельзя.

Перед использованием металлополимерный состав обязательно следует перемешать в таре миксером-насадкой на дрель до получения однородной консистенции.

Нанесение состава «Гальванол-ХС»

Металлополимерный состав наносят только на обезжиренную, тщательно подготовленную поверхность. Если металлоконструкция находится в помещении – не более, чем через 48 часов после обезжиривания, а если под открытым небом – окраску следует проводить в течение 12 часов. Независимо от способа нанесения состава, кистью сначала необходимо окрасить места, доступ к которым затруднен, сварные швы. Если в конструкции есть пустоты, щели и другие труднодоступные места, которые невозможно окрасить – обязательно необходимо оградить их от воздействия влаги любым методом гидроизоляции, который не предусматривает загрязнение окрашиваемой поверхности.

Химически стойкое покрытие «Гальванол-ХС» формируется при помощи валика, кисти, краскораспылителя либо методом окунания в состав.

При окраске кистью или валиком предварительно разбавлять состав нет необходимости. Используемые инструменты должны быть чистыми, без следов грязи, пыли, остатков старых лакокрасочных материалов. Кисть – изготовлена из натуральной щетины, а валик – из стойкого к воздействию органических разбавителей материала.

Холодное цинкование составом «Гальванол-ХС» методом пневматического распыления проводится при рабочем давлении воздуха 2 – 3 bar (0,2–0,3 МРа). Диаметр сопла должен составлять  от 2 до  3 мм. Оборудование для безвоздушной окраски должно быть чистым, без следов других ЛКМ. При необходимости, допускается разбавление «Гальванол-ХС» ксилолом или сольвентом, не более 5% от веса.

Окраску методом безвоздушного распыления проводят при давлении 80–120 bar (8–12 МРа). Диаметр сопла оборудования 0,38–0,63 мм. (0,015–0,025 дюйма). Разбавление состава проводится с применением ксилола или сольвента в количестве, не более 4% от веса лакокрасочного состава.

При окраске окунанием допускается разбавление «Гальванол-ХС» вышеуказанными разбавителями в количестве, не более 15% от веса металлополимерного цинксодержащего состава.

В процессе работы с химически стойким металлополимерным составом «Гальванол-ХС» обязательно каждые 20 – 30 минут проводить перемешивание!

Наносить материал – послойно, с перекрытием кромки, нанесенной ранее полосы.

Суммарная толщина защитного слоя – от 40 до 160 мкм. При окраске конструкций, не подвергающихся механическим деформациям, толщину готового слоя можно незначительно увеличить - до 200 мкм.

Окраску составом «Гальванол-ХС» можно проводить в температурном диапазоне от –15°С до +40°С. Влажность воздуха – не более 90%.

Окраску можно проводить по влажной поверхности, но без присутствия на ней капель влаги или корки льда при отрицательных температурах. Нанесение металлополимерного состава «Гальванол-ХС» в условиях атмосферных осадков (дождь, снег) рекомендовано проводить под навесами.

Техника безопасности при окраске

Требования безопасности при транспортировке, хранении химических составов, работам с растворителями должны отвечать ГОСТ 12.3.016.

Проводя подготовку поверхности перед окрашиванием обязательно необходимо использовать СИЗ глаз, лица, органов дыхания, а также следить за исправностью и герметичностью коммуникаций, оборудования, вентиляционных установок.

Безопасность рабочего места

ГОСТу 12.1.005 должен соответствовать воздух в рабочей зоне, где проводят подготовку к окраске. Требования ГОСТ 12.3.005 обязательно следует соблюдать при работе со сжатым воздухом.

Абразивная, механическая, пескоструйная обработки – довольно шумные процессы. Уровень вибраций и шума при проведении данных технологических операций должен соответствовать нормам согласно  СП 2.2.1.1312, ГОСТ 12.1.003, а также ГОСТ 12.1.012.

Рабочее помещение должно быть оснащено средствами тушения пожара.

Требованием ГОСТ  должны соответствовать и СИЗ:

- специальная обувь - ГОСТ 12.4.137;

- РПГ респираторы - 67 А ГОСТ 12.4.100;

- резиновые защитные перчатки - ГОСТ 20010;

- халаты – ГОСТ 12.4.132, а также ГОСТ 12.4.131;

- рабочие комбинезоны - ГОСТ 12.4.100 или в соответствии с ГОСТ 12.4.099;

- сапоги из резины - ГОСТ 12265;

- фартуки - ГОСТ 12.4.029;

- защитные очки - ГОСТ Р 12.4.230.1.

К проведению малярных работ допускаются специально обученные сотрудники, прошедшие медосмотр и сдавшие технический минимум.

При работе с составом соблюдать правила пожаробезопасности: на рабочих местах не допускать образования искр, не использовать огонь в радиусе 50 метров от  места складирования или применения взрывоопасных материалов.

При окраске на открытом воздухе в ветреную погоду, маляр должен находиться по отношению к окрашиваемой конструкции с наветренной стороны. При нанесении защитного покрытия на внутренние стороны емкостей и резервуаров обязательно наличие страхующего, применение противогаза шлангового типа и соблюдение других мер безопасности.

Контроль качества работ по антикоррозионной обработке

Контроль качества должен проводиться как после каждого этапа окрашивания, так и по завершению антикоррозийных работ. После полимеризации необходимо провести визуальный осмотр покрытия для определения его качества, сплошности. После отверждения металлополимерное покрытие «Гальванол-ХС» не должно содержать пузырей, иметь повреждений, видимых невооруженным глазом, сквозных пор.

Толщину защитного химически стойкого покрытия «Гальванол-ХС» проверяют после полной полимеризации при помощи прибора неразрушающего контроля - толщиномера.

Ремонт покрытия, устранение дефектов

При обнаружении дефекта на поверхности химически стойкого металлополимерного защитного покрытия «Гальванол-ХС» непосредственно после окраски либо в процессе эксплуатации, его необходимо незамедлительно устранить. Участок с дефектом (вздутие, царапина, отслоение и т.п.) необходимо тщательно зачистить при помощи наждачной бумаги, устранив тем самым дефект, обезжирить и просушить.

Затем подготовленную поверхность заново покрыть составом «Гальванол-ХС», согласно технологии нанесения, описанной выше. После полимеризации толщину защитного слоя проверить толщиномером.

Хранение и транспортировка химстойкого металлополимерного состава «Гальванол-ХС»

Состав в заводской упаковке можно переводить всеми видами крытого транспорта, с соблюдением правил перемещения грузов, которые действуют на каждом из видов транспорта.

Хранение – при температуре не более 40°С, под навесами либо в закрытых складских, хорошо вентилируемых помещениях.

Производитель не гарантирует соответствие продукции нормам по спецификации при несоблюдении условий хранения.

Емкость должна быть плотно закрыта. Необходимо исключить возможность попадания различного рода загрязнений, влаги в материал.

Остерегайтесь фальсификата! Разработчиком и единственным сертифицированным производителем защитного химически стойкого металлополимерного состава «Гальванол-ХС» является НПЦ «Антикоррозионной защиты»!
